PC-maat en doornmaat opmeten

Waarom deze maten belangrijk zijn

Een slot, veiligheidsbeslag of meerpuntssluiting past alleen als de gaten in de deur op de juiste plek zitten. Twee maten bepalen dat: de PC-maat en de doornmaat. Kloppen ze niet, dan past het beslag niet over de bestaande gaten of zit de cilinder niet op de plek van het slot.

De PC-maat (steekmaat)

De PC-maat is de verticale afstand tussen het hart van het krukgat en het hart van de cilinder. PC staat voor profielcilinder. U spreekt ook wel van steekmaat of hart-op-hartmaat.

In Nederland komen vooral voor:

• PC55: veel gebruikt bij binnendeuren en standaard sloten;
• PC72: veel gebruikt bij veiligheidsbeslag en meerpuntssluitingen op buitendeuren.

Er bestaan ook andere maten, bijvoorbeeld bij deuren uit het buitenland of bij specifieke fabrikanten. Meet daarom altijd na.

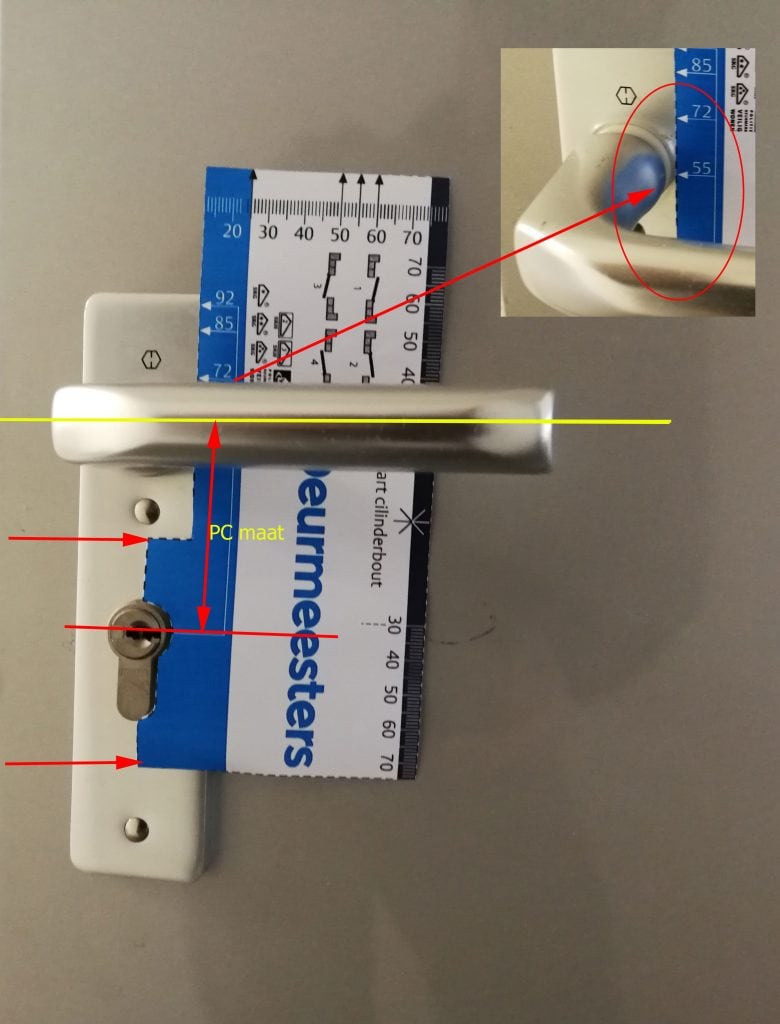

Zo meet u de PC-maat

1. Bekijk de deur aan de kant van het beslag.
2. Zoek het midden van de krukstift (het vierkante asje waar de kruk op zit).
3. Zoek het midden van het sleutelgat van de cilinder. Bij een profielcilinder is dat het midden van het ronde bovenste deel.
4. Meet de verticale afstand tussen deze twee middelpunten in millimeters.
5. Noteer de maat als PC plus het getal, bijvoorbeeld PC72.

Tip: haal de kruk eraf als die in de weg zit. Het midden van de vierkante krukstift is dan makkelijker te bepalen.

De doornmaat

De doornmaat is de horizontale afstand tussen de voorkant van de voorplaat van het slot (de metalen plaat in de kant van de deur) en het hart van de cilinder of het krukgat. Bij de meeste sloten liggen cilinder en krukgat recht boven elkaar, zodat dit dezelfde maat is.

Veelvoorkomende doornmaten zijn onder meer 50, 55, 60 en 65 mm. Bij smalle profieldeuren van aluminium of kunststof ziet u vaak kleinere doornmaten, zoals 30 of 35 mm. Dit is van belang bij slimme sloten: sommige oplossingen hebben meer ruimte naast de cilinder nodig dan een kleine doornmaat biedt.

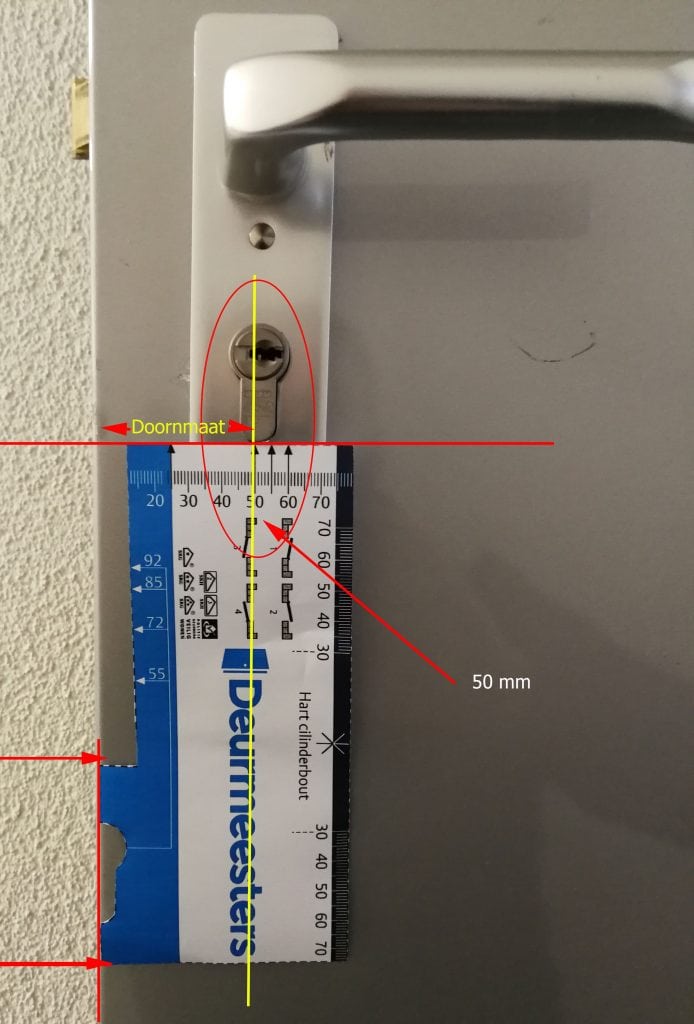

Zo meet u de doornmaat

1. Open de deur, zodat u de kant met de voorplaat van het slot ziet.
2. Leg een rolmaat of liniaal plat tegen de binnen- of buitenkant van de deur, met het nulpunt precies op de voorkant van de voorplaat.
3. Meet horizontaal naar het midden van de cilinder of de krukstift.
4. Noteer de maat in millimeters.

Deurmeestertje

Om het meten nog makkelijker te maken hebben we een meethulp: het Deurmeestertje. U print hem op ware grootte (A4), knipt hem uit en houdt hem tegen de deur. Aan de schaalverdeling leest u direct de PC-maat en doornmaat af.

Download het Deurmeestertje (A4)

Print altijd op 100% en controleer met een liniaal of de schaal klopt. Een printer die de pagina verkleint, geeft een verkeerde maat.

Twijfelt u?

Maak een foto van de deur recht van voren, met een rolmaat in beeld, en een foto van de voorplaat in de kant van de deur. Daarmee kunnen we de maten meestal direct bepalen. Heeft u ook een nieuwe cilinder nodig, lees dan hoe u een cilinder opmeet.
