Cilinder opmeten

Wat meet u precies?

Een profielcilinder wordt in het slot vastgezet met één schroef door de voorplaat: de bevestigingsschroef of cilinderbout. De maat van een cilinder bestaat uit twee delen:

• Binnenmaat: van het midden van de bevestigingsschroef tot het uiteinde aan de binnenkant van de deur;
• buitenmaat: van het midden van de bevestigingsschroef tot het uiteinde aan de buitenkant.

Een cilinder van 30/40 heeft dus een kant van 30 mm en een kant van 40 mm. U ziet ook vaak de notatie BI/BU of binnen/buiten.

Twee manieren van meten

Methode 1: cilinder in de deur (aanbevolen voor een nieuwe cilinder)

1. Open de deur en zoek de bevestigingsschroef in de voorplaat, ter hoogte van de cilinder.
2. Meet vanaf het midden van die schroef horizontaal naar de buitenkant van het beslag aan de buitenzijde van de deur. Noteer deze maat.
3. Doe hetzelfde naar de buitenkant van het beslag aan de binnenzijde. Noteer deze maat.
4. Kies per kant de cilindermaat die gelijk is aan uw gemeten maat of de eerstvolgende maat erboven. Cilinders zijn meestal in stappen van 5 mm verkrijgbaar. Zo is de cilinder niet te kort en steekt hij zo weinig mogelijk uit.

Zo meet u de maat die de deur nodig heeft, niet de maat van de oude cilinder. Stak de oude cilinder te ver uit, dan corrigeert u dat meteen.

Methode 2: cilinder uit de deur

1. Draai de bevestigingsschroef los.
2. Steek de sleutel in de cilinder en draai hem een kwartslag, zodat de meenemer in lijn ligt met de cilinder. Trek de cilinder dan voorzichtig naar buiten.
3. Meet vanaf het midden van het schroefgat naar beide uiteinden.
4. Controleer daarna in de deur of de oude cilinder te ver uitstak. Pas de maat zo nodig aan.

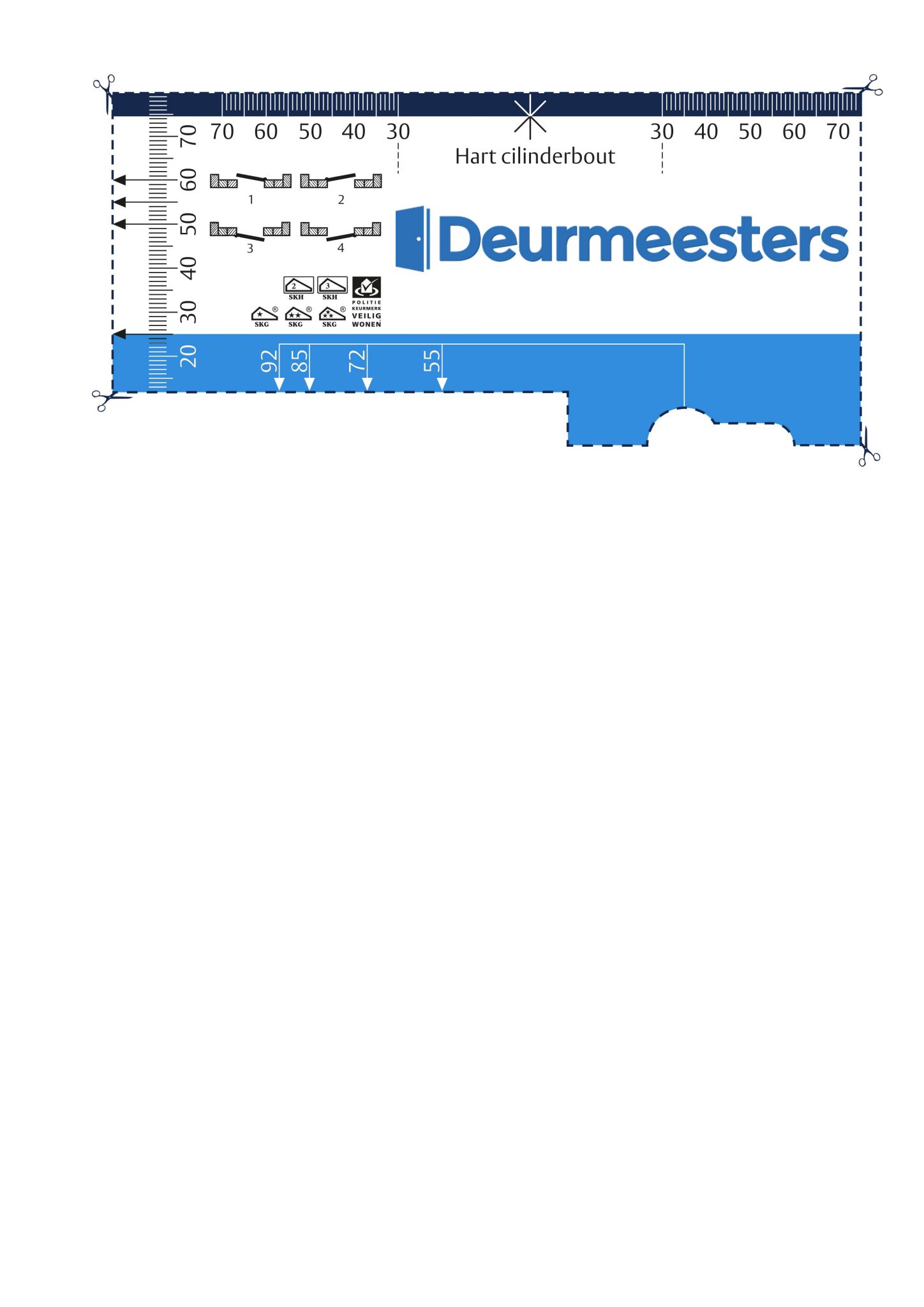

Heeft u een meethulp zoals ons Deurmeestertje, dan legt u het middelste streepje op het midden van de schroef en leest u links en rechts de maat af.

Download het Deurmeestertje (A4)

Waar let u op?

• Uitsteken. Aan de buitenkant mag de cilinder maar een paar millimeter buiten het beslag uitsteken; als richtlijn ongeveer 3 mm.
• Minimale maat. Profielcilinders beginnen meestal bij 30 mm per zijde. Een kortere maat meten betekent vaak dat u toch een 30 nodig heeft.
• Veiligheid. Kies voor een buitendeur een cilinder met SKG-keurmerk. Een cilinder met drie sterren is ook beveiligd tegen kerntrekken; bij twee sterren hoort daarvoor veiligheidsbeslag met kerntrekbeveiliging.
• Gelijksluitend. Wilt u meerdere deuren met één sleutel openen, bestel de cilinders dan gelijksluitend.

Soorten cilinders

• Dubbele cilinder: aan beide kanten een sleutel.
• Knopcilinder: aan de binnenkant een draaiknop, aan de buitenkant een sleutel. Handig om snel naar buiten te kunnen.
• Halve cilinder: maar één kant, bijvoorbeeld voor een schakelaar of een kastslot.
• Cilinder met nood- en gevarenfunctie: van buiten te openen, ook als er binnen een sleutel in zit. Nodig voor slimme sloten die op de binnensleutel worden geplaatst, zoals de Nuki Smart Lock.

Van cilinderslot naar slim slot

Heeft uw voordeur een gewone cilinder, dan kan een slim slot vaak aan de binnenkant op de cilinder worden geplaatst. Let dan op:

1. Een cilinder met nood- en gevarenfunctie is meestal vereist.
2. Aan de binnenkant moet de cilinder soms iets verder uitsteken, afhankelijk van het slimme slot.
3. Naast de cilinder moet genoeg ruimte zijn voor de behuizing.

Stuur ons bij twijfel een foto van de cilinder aan beide kanten, met een rolmaat in beeld. Daarmee kunnen we de juiste maat meestal direct bepalen.
